El día de hoy les dejo la información necesaria para lograr cambiar la batería de un Nobreak Koblenz 7507-USB/R. El 7507-USB/R utiliza un juego de baterías de 12v 7Ah conectadas en serie se pueden pedir como 1270 en alguna tienda de baterías como Battery Master o quizá también en Radio Shack. Por lo que sera necesario que consigan dos de estas baterías.
El proceso de desmontaje de las baterías es sencillo. Lo primero que tenemos que hacer es desconectar de la corriente eléctrica el nobreak y retirar todos los aparatos conectados de los contactos. Posteriormente colocamos el 7507-USB/R de cabeza para poder quitar la tapa que cubre el juego de baterías.

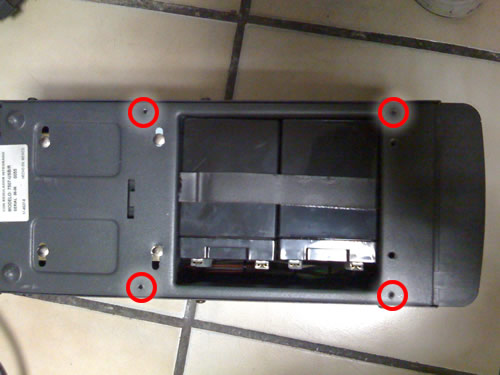

Esta imagen muestra el nobreak una vez que le quitamos la tapa que cubre las baterías. Los tornillos a retirar son los indicados en círculos rojos.
Es necesario desatornillar los cuatro tornillos marcados los cuales sostienen la tapa para poder acceder a las baterías.

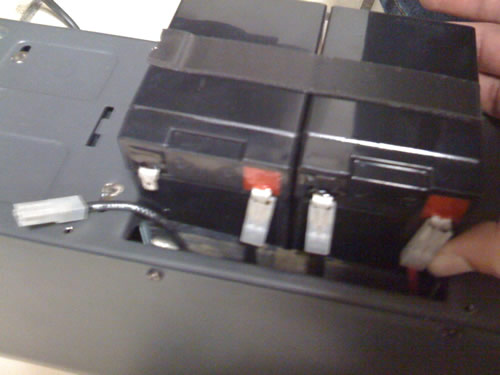

Las baterías vienen unidas con cinta
Una vez que tengamos acceso a las baterías, veremos algo como la imagen de arriba. Es necesario tener una navaja filosa para quitar la cinta con la que vienen unidas las baterías y poderlas retirar mas fácilmente.
Antes de retirarlas podemos desconectar los cables de las baterías. También debes quitar el cable negro que une el polo negativo de la batería 1 con el polo positivo de la batería 2.

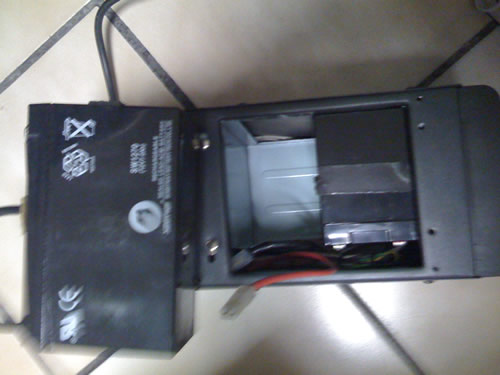

En este paso ya retiramos una de las baterias y podemos ver el modelo que requerimos.

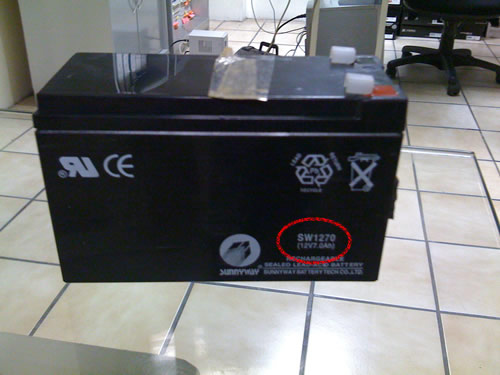

El modelo de batería es una SW-1270 o 12 volts 7 ampers
El modelo de la bateria es SW-1270 pero al parecer lo relevante es el número que viene después del prefijo SW que al parecer indica al fabricante. De todos modos podemos observar que es de 12V 7.0 Ah (ampers hora)

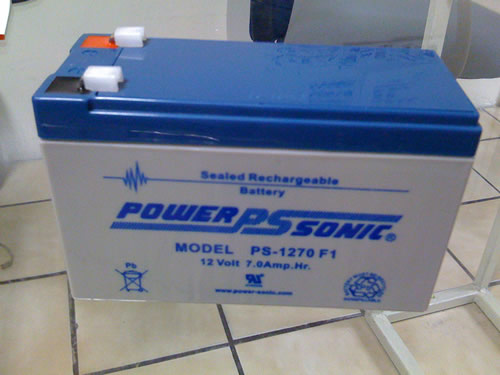

Esta es nuestra batería de reemplazo otra 1270 pero marca Power Sonic. Es necesario retirar las protecciones de las terminales.
Como pueden observar por las fotos la batería de reemplazo es marca Power Sonic y el modelo en este caso es PS-1270 que es equivalente en voltaje y amperaje. Al parecer las bateria para nobreak siguen un estandar en cuanto a las medidas para voltaje/amperaje que nos dan una idea de que pedir en las tiendas para otro tipo de nobreaks. Les recuerdo que es necesario quitar las tapitas blancas de las terminales de la bateria nueva si es que vienen protegidas
Conectamos de una vez este dos polos en serie.
Antes de reinsertar las baterias podemos conectar el cable negro pequeño del negativo de una bateria al positivo de la otra. A mi se me hizo mas facil hacerlo de esa manera ya que tengo las manos grandes. Ya casi terminamos.
Aquí queda listo el nobreak con sus baterías nuevas, para otro año y cachito.

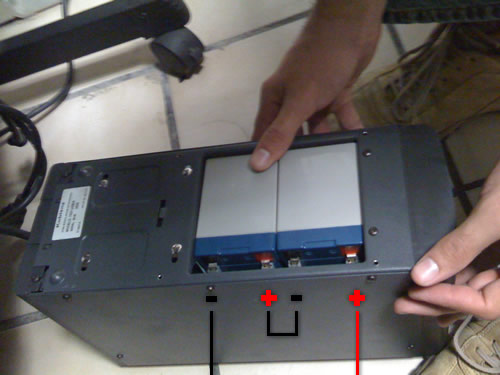

La fotografia de arriba muestra el último e indica el diagrama de conexión de los cables de la batería. Como les dije es en serie y las líneas indican el color del cable que debemos conectar a cada una de las terminales. Para la parte media se usa el cable pequeño para unir las dos terminales de las baterías.
Lo último es volver a colocar la tapa de las baterias y atornillarlas y al igual que cuando era nuevo dejar las baterias cargando por los menos 12 hrs. y listo tenemos nuestro Nobreak Koblenz 7507-USB/R como nuevo.
